En la era de la Industria 4.0, donde la fabricación inteligente, la automatización y el procesamiento de alta precisión definen la ventaja competitiva, los ejes lineales de precisión han surgido como componentes críticos para los sistemas de movimiento lineal. Estos componentes cilíndricos de ingeniería ofrecen una guía de movimiento excepcional, precisión posicional y fiabilidad estructural, abordando los requisitos básicos de los procesos de fabricación modernos que van desde el mecanizado CNC hasta las líneas de montaje automatizadas. Este artículo elabora sistemáticamente las características técnicas, las ventajas clave de rendimiento, las aplicaciones específicas de la industria y los criterios de selección técnica de ejes lineales de precisión, proporcionando una referencia profesional para ingenieros de fabricación y optimizadores de procesos.

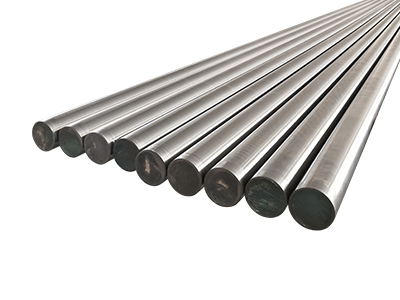

Ejes lineales de precisiónson componentes cilíndricos de alta precisión diseñados para facilitar un movimiento lineal suave y repetible en sistemas mecánicos. Funcionan en conjunto con rodamientos lineales (por ejemplo, rodamientos de bolas, rodamientos de rodillos, rodamientos lisos) para guiar y soportar cargas dinámicas, con un rendimiento regido por estrictos estándares industriales:



1.1 Parámetros técnicos clave

- Tolerancia dimensional: Cumple con ISO 286-2, típicamente grado IT5-IT7 (tolerancia de diámetro externo ± 0,005 - ± 0,015 mm para ejes 10-50 mm OD).

- Desviación de linealidad: ≤0,01 mm/m (desviación máxima de una línea recta sobre 1 metro de longitud).

- Corrida radial: ≤0.003 mm (asegura el contacto uniforme del rodamiento y la distribución de la carga).

- Acabado superficial: Ra ≤0.2 μm (después de molienda y pulido de precisión, minimizando la fricción con los rodamientos).

- Opciones de material:

Acero al carbono (CK45/4140): Quemado y templado (QT 600-800), resistencia a la tracción 600-1000 MPa, ideal para aplicaciones de alta carga.

Acero inoxidable (304/316L): resistente a la corrosión, adecuado para entornos húmedos / químicos (por ejemplo, procesamiento de alimentos, fabricación de dispositivos médicos).

- Aleación de aluminio (7075-T6): Ligero (densidad 2,8 g/cm³), alta relación resistencia-peso, utilizado en equipos de automatización portátiles.

- Tratamientos de superficie: cromado duro (HRC 60-70, ASTM B651), nitruración (dureza de la caja HV 600-800), o revestimiento de óxido negro (para la resistencia a la corrosión y la lubricidad).



1.2 Configuraciones estructurales

Tipo de configuración | Características técnicas | Aplicaciones típicas |

|--------------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

| Ejes lineales de precisión sólidos | Construcción monolítica, alta rigidez (EI ≥10) ⁶ N·mm²), adecuado para la transmisión de cargas pesadas. | Centros de mecanizado CNC, robots industriales.          |

| Ejes lineales de precisión huecos | Núcleo hueco (relación d/D 0,4–0,6), ligero, capacidad de encaminamiento fluido/eléctrico integrado. | Actuadores aeroespaciales, sistemas de automatización portátiles. |

| Ejes lineales roscados de precisión | Tornillos de plomo integrales (roscas trapezoidales/acme), que combinan movimiento lineal y funcionalidad de accionamiento. | Actuadores lineales, etapas de posicionamiento.              |

| Ejes de precisión pre-endurecidos | Dureza del núcleo HRC 30–40, listo para el mecanizado en el sitio, reduciendo el tiempo de entrega. | Instalaciones de automatización personalizadas, desarrollo de prototipos. |



2.1 Guía de movimiento de ultraprecisión

Los ejes lineales de precisión ofrecen una precisión posicional y repetibilidad excepcionales, críticas para procesos de fabricación que requieren tolerancias estrictas:

Precisión posicional: ±0,005 mm por metro de desplazamiento, lo que permite el cumplimiento de los requisitos de calidad ISO 9001 para componentes de alta precisión (por ejemplo, piezas aeroespaciales, microelectrónica).

- Repetibilidad: ≤0.002 mm, lo que garantiza un rendimiento consistente a través de ciclos de producción de alto ciclo (108 + ciclos) en líneas de montaje automatizadas.

Control de linealidad: las técnicas avanzadas de molienda (por ejemplo, molienda sin centro, molienda cilíndrica) logran desviaciones de linealidad ≤0,01 mm / m, minimizando los errores de movimiento en el mecanizado CNC e impresión 3D.



2.2 Mejor rendimiento dinámico y durabilidad

La estructura rígida y el acabado superficial liso reducen las vibraciones resonantes (frecuencia natural ≥500 Hz), mejorando la estabilidad de la herramienta de corte en el fresado / torneo CNC y reduciendo la rugosidad superficial de las piezas mecanizadas (Ra ≤0,8 μm).

- Resistencia al desgaste: los tratamientos superficiales de alta dureza (cromado duro, nitruración) resisten al desgaste abrasivo del contacto con el rodamiento, extendiendo la vida útil a más de 20.000 horas de funcionamiento, 3-5 veces más que los ejes lineales estándar.

- Capacidad de carga: Capacidad de carga estática de hasta 50 kN (para ejes de 50 mm OD) y capacidad de carga dinámica de hasta 25 kN, soportando aplicaciones pesadas como la formación de metales y la manipulación de materiales.



2.3 Optimización de la fricción y eficiencia energética

- Bajo coeficiente de fricción: La superficie ultralisa (Ra ≤ 0,2 μm) combinada con rodamientos lineales compatibles (por ejemplo, rodamientos de bolas con jaulas de PTFE) logra un coeficiente de fricción μ ≤ 0,005, reduciendo el consumo de energía en un 15-25% en comparación con los ejes convencionales.

Reducción de los requisitos de lubricación: Las tecnologías de acabado superficial y revestimiento minimizan la degradación del lubricante, ampliando los intervalos de lubricación a más de 1.000 horas de funcionamiento y reduciendo los costos de mantenimiento.



2.4 Versatilidad y flexibilidad de diseño

- Amplio rango de tamaño: diámetro exterior 3-100 mm, longitud 100-6000 mm, con longitudes personalizadas disponibles para satisfacer los requisitos específicos del equipo.

- Personalización de materiales y recubrimientos: adaptado a las condiciones ambientales (por ejemplo, acero inoxidable 316L para la fabricación marina, recubrimientos de cerámica para aplicaciones de alta temperatura hasta 300 ° C).

- Compatibilidad de integración: Compatible con diversos tipos de rodamientos lineales (bola, rodillo, magnético) y configuraciones de montaje (brida, bloques de soporte), lo que permite una integración sin problemas en los sistemas de fabricación existentes.



2.5 Optimización del Costo Total de Propiedad (TCO)

- Tiempo de inactividad reducido: La alta fiabilidad y durabilidad minimizan el mantenimiento no planificado, reduciendo el tiempo de inactividad de la producción en un 20-30% en comparación con los ejes no de precisión.

Menores costos de sustitución: La vida útil prolongada y la resistencia a fallas prematuras reducen la frecuencia de sustitución de componentes, reduciendo los presupuestos anuales de mantenimiento en un 15-20%.

Mejora del rendimiento del proceso: el control de movimiento de precisión reduce los defectos del producto causados por errores de movimiento, aumentando el rendimiento del proceso del 95% al 99% + en etapas críticas de fabricación (por ejemplo, montaje microelectrónico).



3.1 Mecanizado CNC y metalurgia

- Centros de fresado/torneado CNC: ejes lineales de precisión guían carros de herramientas de corte y mesas de trabajo, garantizando una precisión de mecanizado de ±0,005 mm y acabado superficial Ra ≤0,4 μm para componentes aeroespaciales e insertos de molde.

- Impresión 3D / Fabricación Aditiva: Se utiliza en sistemas de movimiento lineal para el posicionamiento de la cabeza de impresión, proporcionando una precisión de espesor de capa de 0,01 mm y una precisión dimensional de la parte de ± 0,02 mm.

- Equipo de formación de metales: Las guías lineales de prensa hidráulica se basan en ejes de precisión para mantener el paralelismo entre las placas de prensa (≤0,01 mm de desviación), asegurando la deformación uniforme del material.



3.2 Automatización industrial y robótica

Los ejes lineales de precisión permiten un movimiento repetible de alta velocidad (≤5 m/s) en líneas de montaje robóticas, con una precisión de posicionamiento repetido de ≤0,002 mm para la fabricación de electrónica (por ejemplo, montaje de PCB).

- Actuadores lineales: Utilizados en sistemas automatizados de transferencia de materiales y robots de recogida y colocación, combinando una alta capacidad de carga (10 kN) con un diseño compacto para optimizar la utilización del espacio de trabajo.

- Sistemas transportadores: Los transportadores guiados de precisión para envases farmacéuticos y alimentarios logran una precisión de posicionamiento del producto de ±0,5 mm, garantizando una calidad de envasado consistente.



3.3 Manejo de materiales y logística

- Vehículos guiados automatizados (AGV): Los ejes lineales en los sistemas de dirección y elevación de AGV proporcionan un control de movimiento estable, lo que permite una precisión de navegación de ±10 mm y una capacidad de carga de hasta 500 kg.

- Módulos de elevación verticales (VLM): ejes lineales de precisión guían las plataformas de elevación, garantizando una precisión de posicionamiento vertical de ±0,1 mm y un funcionamiento sin problemas a velocidades de hasta 0,5 m/s.

Sistemas de paletización: Los paletizadores robóticos utilizan ejes lineales de precisión para manejar cargas pesadas (hasta 100 kg) con una precisión de colocación repetible de ±2 mm, mejorando el rendimiento en un 20%.



3.4 Fabricación de electrónica de alta precisión

- Equipo de semiconductores: Los ejes lineales de precisión en los sistemas de manipulación de obleas logran una precisión posicional de ±0,001 mm, crítica para los procesos de corte en cubos y envasado de obleas.

- Fabricación de paneles de pantalla: las líneas de producción LCD / OLED dependen de ejes lineales para el posicionamiento del sustrato, lo que garantiza una precisión de alineación de píxeles de ± 0,003 mm y reduce las tasas de chatarra.



Para maximizar el rendimiento y la rentabilidad, los ingenieros de fabricación deben priorizar los siguientes parámetros de selección:



4.1 Requisitos de carga y movimiento

- Tipo de carga: cargas estáticas (por ejemplo, almacenamiento de materiales) vs. dinámicas (por ejemplo, automatización de alta velocidad); calcular la carga dinámica equivalente (P) utilizando ISO 281 para seleccionar el diámetro del eje.

Velocidad y aceleración: Para aplicaciones de alta velocidad (≥3 m/s), seleccione ejes con acabado superficial alto (Ra ≤0,1 μm) y rodamientos de baja fricción para minimizar la generación de calor.

- Longitud de carrera: Asegúrese de que la longitud del eje se adapte a todo el rango de movimiento con suficiente soporte (por ejemplo, 2-3 rodamientos de soporte para carreras > 1 metro para evitar la desviación).



4.2 Condiciones ambientales

- Rango de temperatura: los ejes estándar operan a -20 ° C a 80 ° C; variantes de alta temperatura (con recubrimientos de cerámica) soportan hasta 300°C para aplicaciones industriales en hornos.

- Exposición a la corrosión: acero inoxidable 304/316L o cromado duro para entornos húmedos/químicos; recubrimiento de óxido negro para aplicaciones secas e interiores.

- Contaminación: rodamientos sellados y botas de eje para entornos polvosos (por ejemplo, talleres de metalurgia) para evitar la entrada de partículas abrasivas.



4.3 Compatibilidad e integración

- Interfaz del rodamiento: Compatibilidad de la tolerancia del eje (por ejemplo, h5) con la tolerancia del anillo interno del rodamiento (por ejemplo, G6) para un ajuste óptimo (ISO 286-2).

- Configuración de montaje: Seleccione soportes con brida, rieles lineales o bloques de almohada en función del diseño del equipo y la distribución de carga.

- Personalización: Especifique extremos roscados, llaves o grosor de recubrimiento para aplicaciones especializadas (por ejemplo, dispositivos médicos que requieren materiales biocompatibles).



4.4 Calidad y cumplimiento de normas

Certificación de materiales: Asegurar el cumplimiento con DIN EN 10083 (acero al carbono), ASTM A240 (acero inoxidable) o ASTM B209 (aleación de aluminio).

- Verificación dimensional: Solicite informes CMM (Máquina de medición de coordenadas) para aplicaciones críticas para confirmar el cumplimiento de la tolerancia.

- Prueba de fatiga: Seleccione ejes con resistencia a la fatiga ≥300 MPa (para 10 ⁸ ciclos) para garantizar la fiabilidad en procesos de fabricación de alto ciclo.
