Introducción del producto

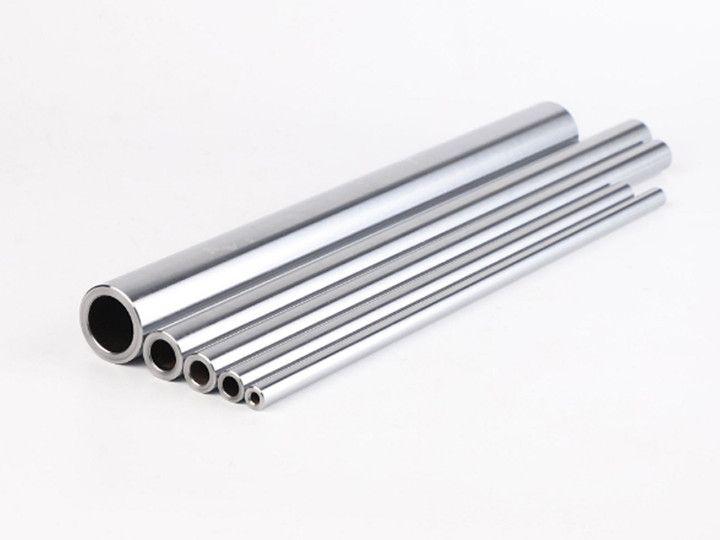

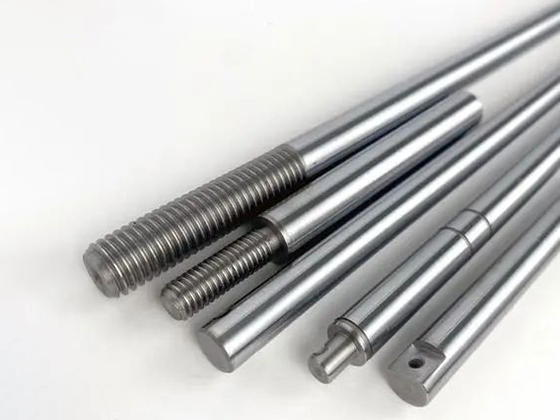

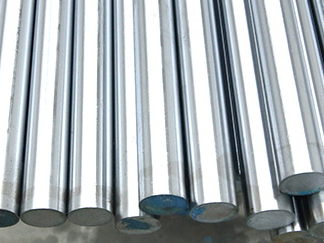

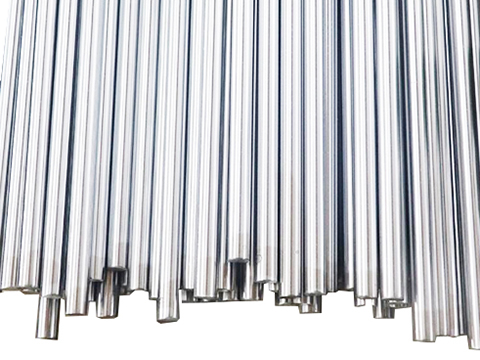

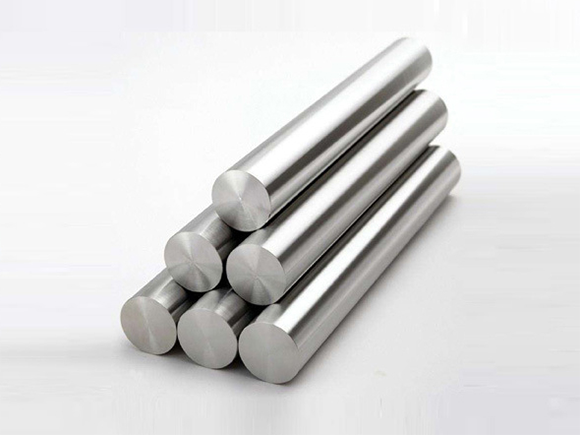

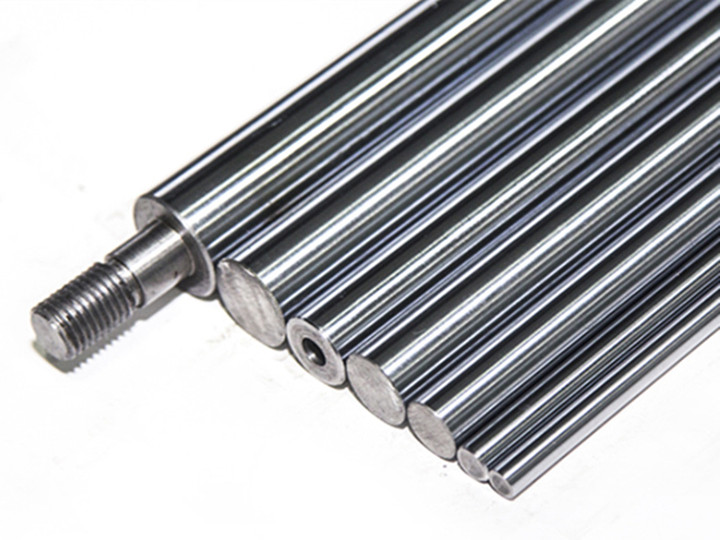

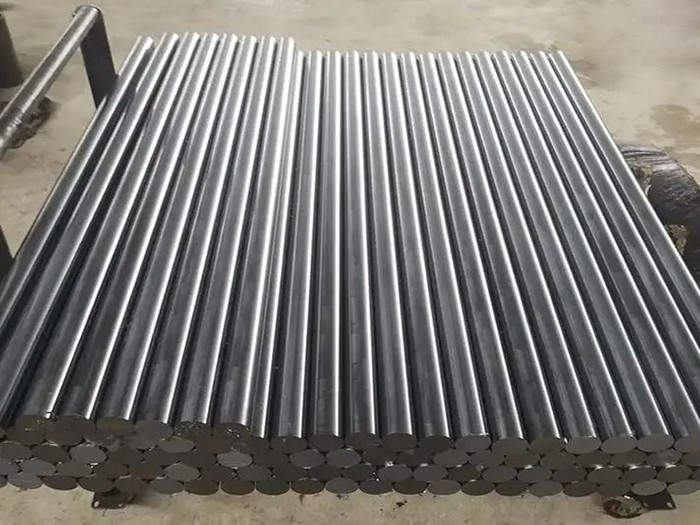

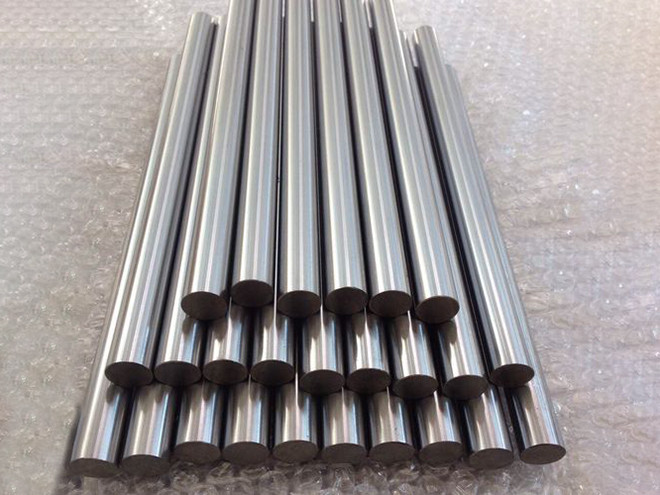

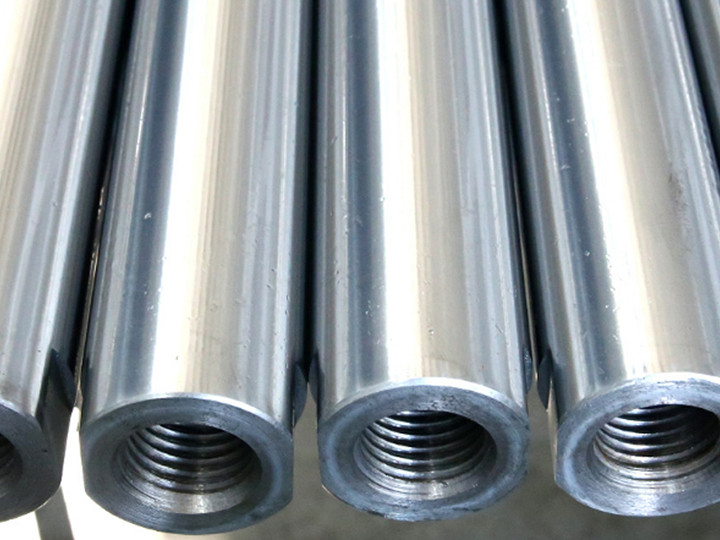

El eje óptico cromado se refiere a un material de varilla formado por galvanoplastia de una capa de elemento de cromo con una dureza de 50-60 en la superficie de un soporte de acero plateado. La varilla cromada tiene un efecto de guía de rodamientos deslizantes, lo que puede permitir que los productos que realizan movimiento lineal se usen en conjunción con rodamientos lineales en la industria de automatización.

Especificación del eje óptico cromado

En general, las especificaciones estándar para ejes ópticos cromados son principalmente Φ3, Φ4, Φ6, Φ8, Φ10, Φ12, Φ13, Φ14, Φ15, Φ16, Φ17, Φ18, Φ20, Φ22, Φ25, Φ28, Φ30, Φ32, Φ35, Φ38, Φ40, Φ45, Φ50, Φ55, Φ60, Φ63, ΦG5, Φ70, Φ75, Φ80, Φ85, Φ90, Φ100, Φ120 Esperando alta frecuencia, y se pueden seleccionar las especificaciones de las varillas cromadas templadas y templadas producidas.

Parámetros básicos del eje óptico cromado

1. Precisión del diámetro exterior: g6, h7
2. Lisez de la superficie: ≤ Ra0.4S
3. Redondez verdadera: ≤ 0.01mm
4. rectitud: ≤ 0.15/1000mm
5. profundidad de capa endurecida: 1-3mm
6. dureza del eje de alta frecuencia: HRC60 ± 2 °
7. Dureza templada: HB220-280 (la dureza templada se puede personalizar según los requisitos del cliente)
8. Espesor de cromado duro: 0.015-0.05mm (se puede personalizar según los requisitos del cliente)
9. diámetro exterior estándar: Φ3 ~ Φ120
10. Longitud estándar: 1000-6000mm

Gama de aplicación del eje óptico cromado

La superficie de la barra de cromo es tratada con una tecnología especial de molienda y galvanoplastia de cromo duro, y luego pulida con un acabado espejo, con propiedades resistentes al desgaste y a la corrosión. Por ejemplo, se puede aplicar a varios tipos de varillas de guía, varillas de operación, varillas de ajuste, ejes de transmisión, máquinas de fundición a presión, máquinas de moldeo por inyección, equipos de fitness, dispositivos electrónicos, herramientas eléctricas, maquinaria de la industria ligera, maquinaria de precisión, maquinaria de ingeniería, maquinaria de envasado, maquinaria textil, maquinaria de impresión, maquinaria de impresión y teñido, maquinaria de minería, maquinaria de trabajo de la madera, equipos de automatización y otras maquinarias industriales y equipos de apoyo.
